寒冬已至，武漢盤龍城某小區某住戶連日來困擾重重：擱置一年的地暖啟動后莫名漏水，滲漏源卻很難找到。盲目開鑿不可取，如何在不大范圍破壞地面結構的情況下準確定位滲漏點？使用紅外熱像儀一測便知！

?

維修檢測人員使用高德智感T120入門級紅外熱像儀，分別對客廳、二樓＆三樓臥室、飯廳走廊等進行科學高效的無破壞式檢測，共檢出兩處明顯熱源，判斷為可疑滲漏點。最終，施工隊破開地板，確認該兩處確為實際滲漏點，并及時進行了針對性維修。

?

?

?

冬季許多家庭選用水暖、電暖等方式采暖，供暖時間集中，管道長期處于閑置狀態，易遭受腐蝕、熱脹冷縮等引起滲漏。

傳統檢測暖通滲漏的方法是給分管路打壓，通過一段時間內管道內壓力的變化值，判斷該路管道是否有失壓漏水的嫌疑。但這種方法通常只能判斷哪一路盤管可能漏水，無法準確定位漏水點。紅外熱像儀能很好地解決這一問題。

熱像儀檢測原理：熱像儀沒有透視功能，如何“看”清地下的故障點呢？由于地板下暖水管溫度較高，地表溫度較低，高溫暖水管釋放的熱量能夠傳導到地表。作為一種將溫度數據可視化的無損檢測工具，紅外熱像儀可以直觀展現地面熱分布，清晰看到地暖熱傳導到地面上的管線溫度情況，一旦發現溫度異常區域即可快速精準定位滲漏點。

?

熱像儀檢測步驟：

1.?打壓測試。關閉水路主閥門，之后分別對每個地暖環路依次進行打壓試驗，找出漏點所在環路。

?

2.?加熱管道。對經過打壓試驗初步判斷存在漏點的一路盤管進行加熱，盡量提高熱源溫度，以保證盤管迅速升溫。一般來說，檢測時間為暖氣開啟后15-45分鐘，檢測時間過短熱量不易傳導，檢測時間過長會形成熱平衡，難以分辨。

?

3.?熱像儀觀測。加熱一段時間后，使用紅外熱像儀觀察紅外視角下整個盤管的發熱情況，尋找異常發熱點。尤其是要重點觀測該高溫區的變化情況，如果該高溫區面積逐步擴大，同時觀測到管道壓力逐漸降低，就屬于典型的漏水現象。

?

?

檢測地一：地暖正常工作

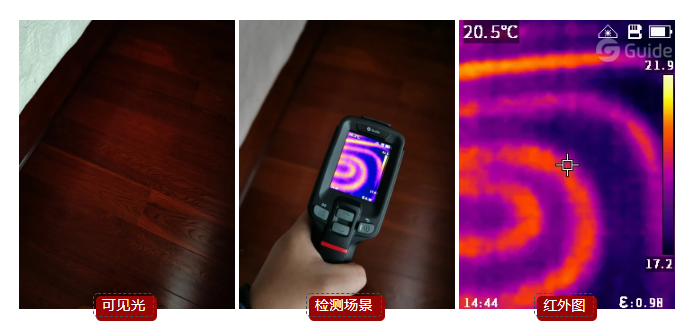

該臥室單獨一路分節閥門控制，上鋪復合地板。水溫45°，地表溫度不超過28°。在供暖30分鐘左右測試效果如下圖所示：

?

?

?

該熱像圖分布均勻，表明地面供暖情況正常，管道無損壞。

?

檢測地二：兩處疑似滲漏點

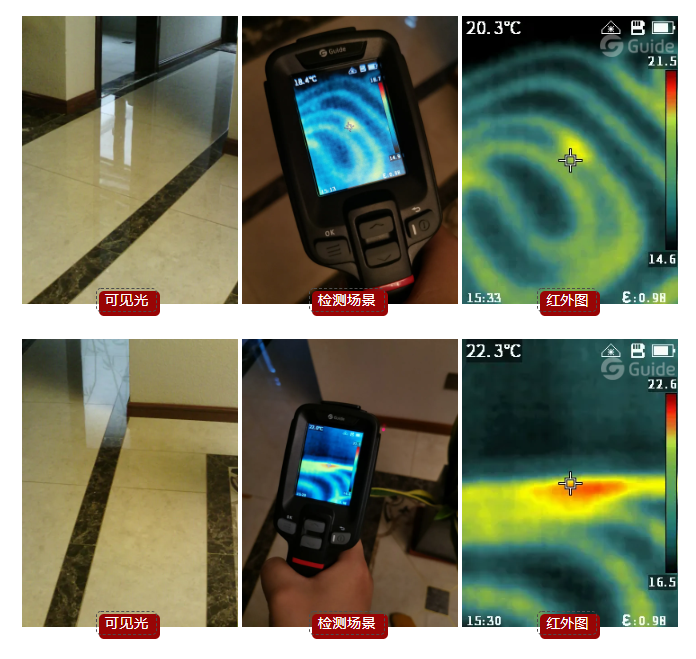

該走廊處單獨一路分節閥門控制，上鋪瓷磚。用戶打開該處的分節閥供暖，水溫45℃，地表溫度不超過28℃。在供暖50分鐘后測試效果如下圖所示：

?

?

?

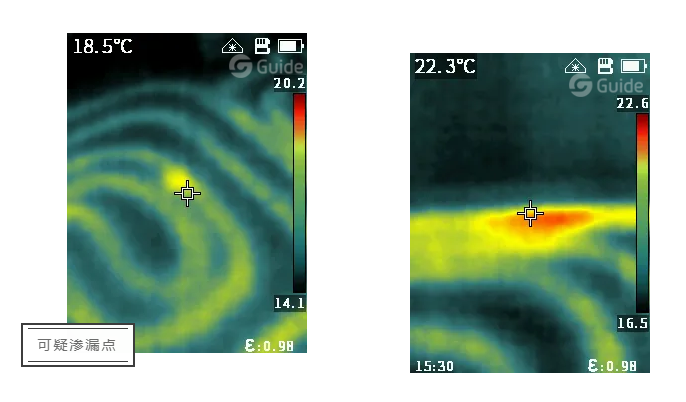

該熱像圖中，左側地面及墻壁拐角有兩處明顯熱點，高度懷疑為滲水點。最終開鑿后的情況證實了我們的這一判斷。

暖通行業紅外熱像儀應用優勢：

?

1.?對維修師而言：快速檢測，提升工作效率。地下熱水管的溫度傳導到地板后，通過紅外熱像儀快速識別溫度異常的疑似故障區域，準確檢修出問題點，減輕維修師工作量，大幅提升工作效率。

?

2.?對業主而言：無破壞式檢測，減小維修成本。傳統檢測方式容易盲目開鑿破壞房體結構，紅外熱像儀可快速定位水暖管堵塞或泄漏點，不破壞房屋，減少維修面積，降低經濟損失。
