當您查看熱像儀的技術細節時，您可能會遇到“NETD”的表達或規格。該表達式代表“噪聲等效溫差”。它是衡量熱成像探測器能夠區分圖像中熱輻射的微小差異的指標。NETD 通常以毫開爾文 (mK) 表示。它有時也被稱為“熱對比度”。當噪聲相當于最小的可測量溫差時，檢測器已達到其分辨有用熱信號的能力極限。噪聲越多，探測器的 NETD 值就越高。

非制冷微測輻射熱探測器熱像儀的典型值約為 45 mK。帶有基于光子和低溫冷卻探測器的科學相機可以達到約 18 mK 的 NETD 值。應在特定物體溫度下指定噪聲測量值，因為這會影響測量。示例：NETD @ 30C：60 mK

如何衡量 NETD？

為了測量探測器的噪聲等效溫差，相機必須對準溫度受控的黑體。黑體需要在開始測量之前穩定下來。然后在特定溫度下測量噪聲等效溫差。它不是單一的快照測量，而是噪聲的時間測量。

上側的圖像顯示了相機在測量過程中觀察非常均勻的黑體時產生的嘈雜熱圖像。下側的圖像顯示了隨時間從多張圖像中獲取的所有像素值的直方圖。它是該溫度下噪聲的時間分布。NETD 值是該直方圖 (STDEV) 轉換為 mK 的標準差。

NETD 如何影響測量？

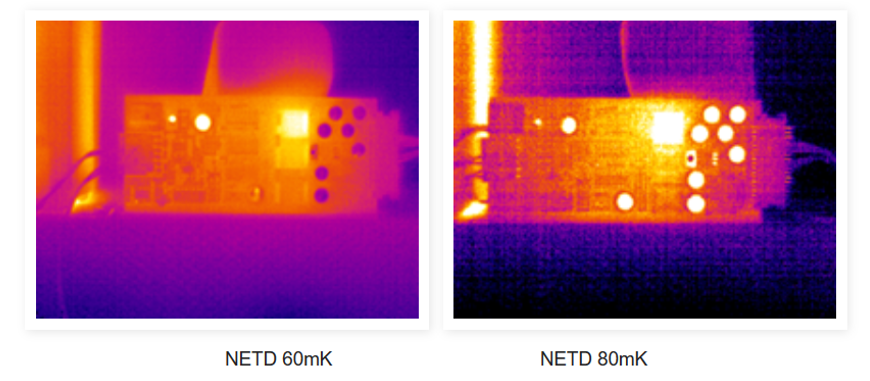

下面的圖像顯示了由兩個不同的攝像機記錄的同一場景。一臺攝像機的 NETD 為 60 mK，第二臺攝像機的值為 80 mK。圖像中溫度非常低的區域在使用 80 mK 相機拍攝的圖像中顯示出明顯更多的噪點。20 mK 的差異似乎不大，但它對圖像質量和測量精度具有潛在的巨大影響。

什么會影響 NETD？

有幾個因素會影響 NETD。熱像儀有時帶有多個校準溫度測量范圍。噪聲讀數會根據所選范圍和物體溫度而變化。只要圖像中存在明顯的熱對比，并且感興趣的溫度比背景溫度高很多，那么這不會對測量精度產生太大影響。噪聲水平也可能受到檢測器和/或相機溫度的影響。如果相機暴露在高環境溫度下，系統噪音可能會增加。這取決于相機的內部穩定性如何。這種內部溫度漂移的影響可以在非均勻校準或“NUC”之間觀察到，這可能相隔幾分鐘。另一個可能影響 NETD 的變量是鏡頭的#f-stop。鏡頭的#f-stop 或光圈決定了我的熱輻射如何到達探測器。通常，較低的#f-stop 將導致更好的噪聲值。
