在電子產品行業PCBA電路板檢測是非常重要的環節，關乎產品研發設計、質量控制、功能使用，紅外熱成像儀直觀呈現其“熱缺陷+整體溫度分布”已成為PCBA無損檢測的最佳工具。
PCBA電路板集成度高、體積小、結構復雜，微小的元器件發生故障后，采用傳統的人工和接觸式診斷往往需要豐富的經驗，且費時費力，但有了紅外熱成像儀，這些都逃不過它的法眼。
非接觸式精準測溫，直觀呈現電路板熱缺陷位置
電子元器件在正常工作狀態下會有固定的熱量值范圍，但當其發生短路、斷路、損壞、性能不良等故障后，會造成其工作溫度發生異常。紅外熱像儀可非接觸、精準檢測電路板工作溫度，發現微小元器件的熱缺陷，并直觀呈現在熱像圖中。

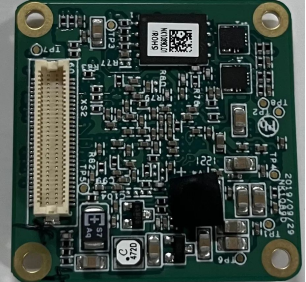

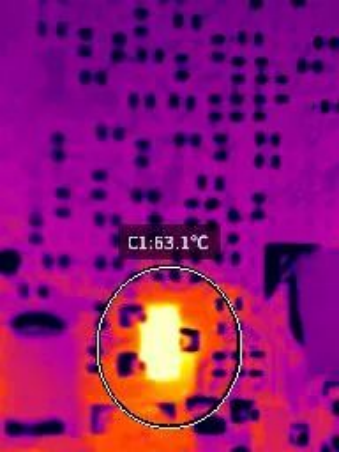

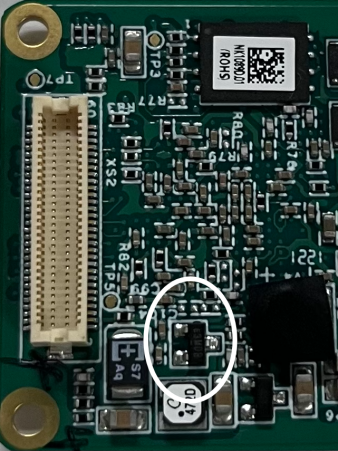

通過PC230紅外熱像儀，準確發現、定位該電路板故障位置（
3.5cmx3.5cm電路板，元器件溫度已達到63.1℃）
具體來說，當元器件發生短路時，其通過電流更大，發熱量上升，溫度較正常范圍更高，其在紅外熱像圖中表現為明顯溫度異常；斷路或者接觸不良時，通過元器件的電流值幾乎為零，此時，對應元器件的溫度較正常工作時更低，也能夠明顯地顯示在熱像圖中。
上圖中，人眼無法看出電路板異常，但有了紅外熱像儀的幫助，可高效、直觀地判斷出電路板的故障位置，故障檢出率更高，輔助工程師分析處置。
呈現PCBA電路板整體溫度分布，用以優化研發設計，降低故障率

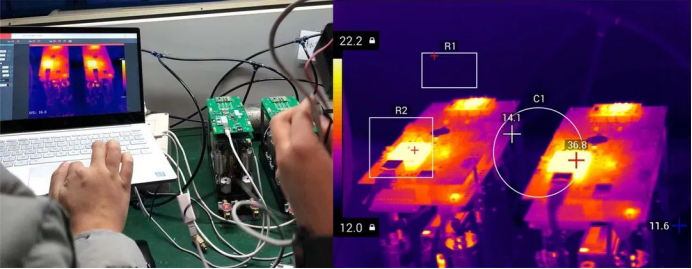

高德智感紅外熱像儀
參與某儀器儀表公司PCBA整體溫度檢測
在研發制造和裝配的不同階段，工程師會對電路板進行多次測試檢測。通過熱像儀可獲得電路板整體溫度分布，定位熱負荷區域，評估散熱效果、熱設計是否合理，用以優化元器件排列布局，從而達到平衡大功率器件熱負載，降低電路的溫升，減少器件及設備的故障率。

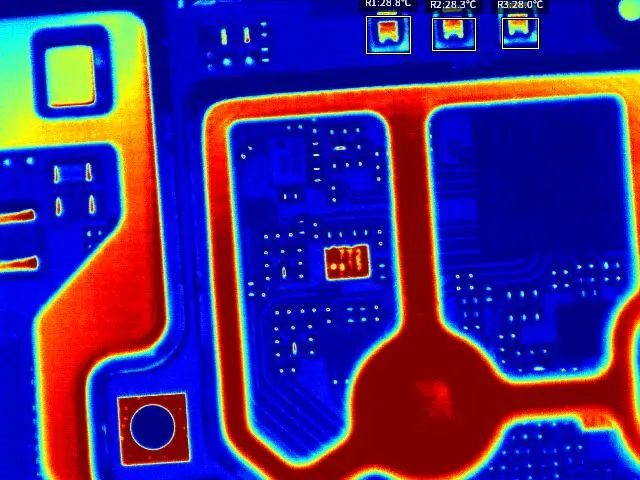

對封裝前的LED芯片進行溫度管控
對熱設計要求高的LED芯片在封裝前都需要進行嚴格的溫度管控，使用紅外熱成像儀可以避免封裝后的芯片出現溫度異常，降低廢品率，提升品質管理能力。
選配微距鏡頭，看見更微小的元器件溫度

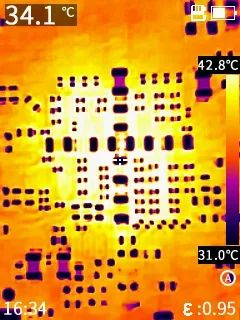

使用PC230+微距鏡頭拍攝PCBA
微小的元器件溫度也清晰易見
近期，高德智感發布了一款256x192紅外分辨率的PC230工具型紅外熱像儀，搭配微距鏡頭使用，可對0402電阻電容等微小的元器件進行溫度檢測，看見每個元器件溫度情況，在PCBA行業應用優勢顯著，相比高端機型毫不遜色，千元級熱像儀性價比極高。
靈敏度高，發現潛在隱患
電路板集成度高，微小的溫度變化可能會影響其正常運行，紅外熱成像儀擁有極其敏感的溫度感知能力，如PS高性能紅外熱成像儀最小可感知0.03℃的溫差變化，能檢測出電路板上各部位細微溫差，發現潛在隱患，同時還可檢測全畫幅近80萬個溫度點。
添加分析對象，重點關注重點元器件
此外通過添加分析對象，還可對重點的元器件/區域進行持續關注，利用溫升曲線，實時掌握其溫度狀態，并做提前預判。
產品推薦

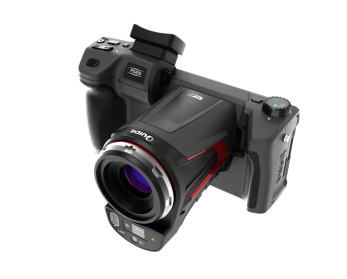

PS系列 高性能紅外熱像儀
